Смесительный клапан

VRG130

  • Превосходное регулирование для лучшей производительности.
  • Самый низкий процент утечки на рынке (<0.05%).
  • Компактный, легко и гибко устанавливается.
  • Долгосрочный и долговечный.
  • Совершенная согласованность между клапаном и приводами ESBE.
Серия VRG130 - это 3-ходовые клапаны для смешивания и отвода. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий

VRG131, Внутренняя резьба

VRG130 front_B-01.png
VRG130 side_A-01.png
Номер арт. Наименование DN Кпс Присоединение A [мм] B [мм] C [мм] D [мм] E [мм] Масса [кг] Заменяет Примечание
11600100 VRG131 15 0,4 Rp ½” 36 72 32 50 36 0,40
11600200 VRG131 15 0,63 Rp ½” 36 72 32 50 36 0,40 11000200
11600300 VRG131 15 1 Rp ½” 36 72 32 50 36 0,40 11000300
11600400 VRG131 15 1,6 Rp ½” 36 72 32 50 36 0,40 11000400, 11000500
11600500 VRG131 15 2,5 Rp ½” 36 72 32 50 36 0,40 11000100
11600600 VRG131 15 4 Rp ½” 36 72 32 50 36 0,40
11600700 VRG131 20 2,5 Rp ¾” 36 72 32 50 36 0,43
11600800 VRG131 20 4 Rp ¾” 36 72 32 50 36 0,43 11000700
11600900 VRG131 20 6,3 Rp ¾” 36 72 32 50 36 0,43 11001100, 11050100
11601000 VRG131 25 6,3 Rp 1" 41 82 34 52 41 0,70 11001600
11601100 VRG131 25 10 Rp 1" 41 82 34 52 41 0,70 11002400, 11050200
11601200 VRG131 32 16 Rp 1¼” 47 94 37 55 47 0,95 11002700, 11050300
11603400 VRG131 40 25 Rp 1½” 53 106 44 62 53 1,68 11050400, 11601300
11603600 VRG131 50 40 Rp 2" 60 120 46 64 60 2,30 11050600, 11601400

VRG132, Внешняя резьба

VRG130 front_B-01.png
VRG130 side_A-01.png
Номер арт. Наименование DN Кпс Присоединение A [мм] B [мм] C [мм] D [мм] E [мм] Масса [кг] Заменяет Примечание
11601500 VRG132 15 0,4 G ¾" 36 72 32 50 36 0,40
11601600 VRG132 15 0,63 G ¾" 36 72 32 50 36 0,40
11601700 VRG132 15 1 G ¾" 36 72 32 50 36 0,40
11601800 VRG132 15 1,6 G ¾" 36 72 32 50 36 0,40
11601900 VRG132 15 2,5 G ¾" 36 72 32 50 36 0,40
11602000 VRG132 15 4 G ¾" 36 72 32 50 36 0,40
11602100 VRG132 20 2,5 G 1" 36 72 32 50 36 0,43
11602200 VRG132 20 4 G 1" 36 72 32 50 36 0,43
11602300 VRG132 20 6,3 G 1" 36 72 32 50 36 0,43 11001300
11602400 VRG132 25 6,3 G 1¼" 41 82 34 52 41 0,70
11602500 VRG132 25 10 G 1¼" 41 82 34 52 41 0,70 11002600
11602600 VRG132 32 16 G 1½" 47 94 37 55 47 0,95 11002900
11603500 VRG132 40 25 G 2" 53 106 44 62 53 1,69 11602700
11603700 VRG132 50 40 G 2¼" 60 120 46 64 60 2,30 11602800

VRG133, Компрессионный фитинг

VRG130 front_B-01.png
VRG130 side_A-01.png
Номер арт. Наименование DN Кпс Присоединение A [мм] B [мм] C [мм] D [мм] E [мм] Масса [кг] Заменяет
11606000 VRG133 20 1,6 CPF 22 мм 36 72 32 50 36 0,40
11606100 VRG133 20 2,5 CPF 22 мм 36 72 32 50 36 0,40
11602900 VRG133 20 4 CPF 22 мм 36 72 32 50 36 0,40
11603000 VRG133 20 6,3 CPF 22 мм 36 72 32 50 36 0,40 11002100
11603100 VRG133 25 10 CPF 28 мм 41 82 34 52 41 0,45 11002300

VRG138, Накидная гайка и наружная резьба

VRG138 front_B-01.png
VRG138 side_A-01.png
Номер арт. Наименование DN Кпс Присоединение A [мм] B [мм] C [мм] D [мм] E [мм] Масса [кг] Заменяет
11603800 VRG138 20 4 2x RN 1" + G 1" 36 72 32 50 36 0,56
11604100 VRG138 20 6,3 3x RN 1" 36 72 32 50 36 0,59 11001500
Поддержка установки

Установка трехходового клапана ESBE серии VRG130

How to install ARA600 actuator on VRG valve (en)

Примеры установки

Characteristic graph, VRGxx0 valves (en)

Как установить трехходовой клапан ESBE в положение 45° (наполовину открыт) (серия VRG)

Комплект запасных внутренних деталей для ремонта поворотных клапанов ESBE серий VRG и VRB

Использование

Использование
Плоский выпил на шпинделе показывает положение втулки.

Примеры установки

Примеры установки

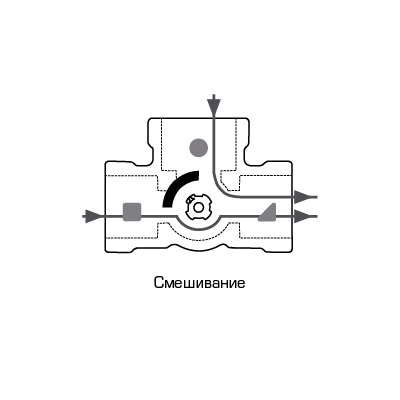

Смесительные

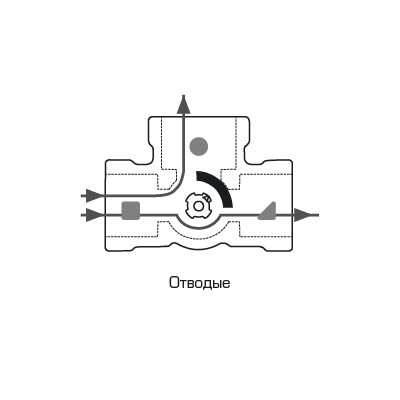

Отводные

Документы

Технические данные

Технические данные

Класс давления: PN10
Момент силы (при номинальном давлении): DN15-32: < 3 Нм;
DN40-50: < 5 Нм
Утечка через закрытый клапан в % от потока: Смесительный: <0,05%;
Отводной: <0,02%
Рабочее давление: 1 МПа
Макс. дифференциальное падение давления, Смесительный: 100 кПа
Макс. дифференциальное падение давления, Отводной: 200 кПа
Давление блокировки: 200 кПа
Диапазон регулирования Kv/Kv мин, A-AB: 100
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 %
Теплоноситель, смесь воды/этанола: макс. 28 %
Температура теплоносителя, макс. постоянно: +110 °C
Температура теплоносителя, макс. временно: +130 °C
Температура теплоносителя, мин.: -10 °C
Соединения, Внутренняя резьба (Rp): EN 10226-1
Соединения, Наружная резьба (G): ISO 228/1
Соединения, Компрессионный фитинг (CPF): EN 1254-2
Материал, Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Материал, Золотник: Износостойкая латунная поверхность
Материал, Шток и втулка: PPS композит
Материал, Уплотнительные прокладки: EPDM

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)

Характеристики клапана

Характеристики клапана

Выбор параметров

Смотрите спецификацию
Aксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
17006900 17006900 VRG802 ESBE VRG802 Набор внутренних деталей DN15/20 download download
17006910 17006910 VRG802 ESBE VRG802 Набор внутренних деталей DN25 download download
17006920 17006920 VRG802 ESBE VRG802 Набор внутренних деталей DN32/40 download download
17006930 17006930 VRG802 ESBE VRG802 Набор внутренних деталей DN40/50 download download
17006950 17006950 VRG802 ESBE VRG802 Набор внутренних деталей DN50 download download
17006940 17006940 VRG803 ESBE VRG803 Ручка VRG/VRB download download

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16103800 16103800 VRI111 ESBE VRI111 Изоляционный кожух DN 15/20 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. DN 15/20 download download
16103900 16103900 VRI111 ESBE VRI111 Изоляционный кожух DN25 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. DN25 download download
16104000 16104000 VRI111 ESBE VRI111 Изоляционный кожух DN32 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. DN32 download download
16104100 16104100 VRI111 ESBE VRI111 Изоляционный кожух DN40 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. DN40 download download

Комплект присоединений KTD100

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
36551700 36551700 KTD112 Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. download download
36551800 36551800 KTD112 Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. download download
36551900 36551900 KTD112 Комплект присоединений с наружной резьбой R 1¼" для использования в клапанах с внешней резьбой G 1½". Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. download download
36552000 36552000 KTD112 Комплект присоединений с наружной резьбой R 1½" для использования в клапанах с внешней резьбой G 2". Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. download download
36552100 36552100 KTD112 Комплект присоединений с наружной резьбой R 2" для использования в клапанах с внешней резьбой G 2¼". Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. download download

Переходники

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16053700 16053700 VRG804 ESBE VRG804 Переходники для клапанов ESBE серии VRx без рычага для контроллера 90C. Серия 90С. В комплекте с контроллером. download download
16053300 16053300 VRG801 ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Серия 90, CRA120, 90K. Заказывается отдельно. download download
16000500 16000500 ARA803 ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. download download
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация VRG130 download
Инструкция по установке VRG130 download
Сертификат Декларация соответствия требованиям, VRG130 (en) download
Сертификаты Декларация соответствия требованиям UKCA, VRG130 (en) download
Сертификат Декларация строительного изделия (BPD3), VRG130 (en) download
Сертификат EAC Сертификат, VRG130 download
Сертификат Сертификат соответствия UA, VRG130 download
Разрешение PZH-Сертификат (PL), VRG130 download
Гид Руководство по выбору, Ротационные клапаны + приводы download
Гид Selection guide, Rotary valves + Controllers (en) download
Гид Selection guide, Heat pump and valve usage (en) download
изображение VRG131, в высоком разрешении download
изображение VRG132, в высоком разрешении download
изображение VRG133, в высоком разрешении download
изображение VRG138_1, в высоком разрешении download
изображение VRG138_2, в высоком разрешении download
2D-изображения VRG130 download
2D-изображения VRG138 download
Трехмерный чертеж (файл stp) VRG131, DN15 download
Трехмерный чертеж (файл stp) VRG132, DN15 download
Трехмерный чертеж (файл stp) VRG131, DN20 download
Трехмерный чертеж (файл stp) VRG132, DN20 download
Трехмерный чертеж (файл stp) VRG133, DN20 download
Трехмерный чертеж (файл stp) VRG138, DN20 download
Трехмерный чертеж (файл stp) VRG131, DN25 download
Трехмерный чертеж (файл stp) VRG132, DN25 download
Трехмерный чертеж (файл stp) VRG133, DN25 download
Трехмерный чертеж (файл stp) VRG131, DN32 download
Трехмерный чертеж (файл stp) VRG132, DN32 download
Трехмерный чертеж (файл stp) VRG131, DN40 download
Трехмерный чертеж (файл stp) VRG132, DN40 download
Трехмерный чертеж (файл stp) VRG131, DN50 download
Трехмерный чертеж (файл stp) VRG132, DN50 download
Сферы применения

Сферы применения

Система охлаждения с 3-ходовой регулировкой и циркуляцией.

Эффективная загрузка накопительного бака с электрическим контроллером.

Продукция

VRG130 CRA200

Несколько зон отопления пола, регулируемых при помощи наружных/внутренних датчиков.

Продукция

VRG130 CRB200 90C

Система обогрева с 3-ходовой регулировкой и местным циркуляционным насосом.

Радиаторный контур с несколькими зонами отопления пола.

Системы обогрева с 2-ходовой регулировкой и переменным потоком.

Система охлаждения с 2-ходовой регулировкой и переменным потоком.

Косвенное регулирование температуры горячей питьевой воды с помощью контроллера PHW CRS211.

Система обогрева с 3-ходовой регулировкой.

Радиаторный контур, управляемый клапанами.

Продукция

VRG130 CRB200

Система отопления с радиаторным контуром и отоплением полов.

Радиаторный контур с контроллером и с 3-ходовым клапаном.

Продукция

VRG130 CRB200 90C

Несколько регулируемых зон отопления пола с постоянной температурой.

Продукция

VRG130 CRA200

Система отопления с независимым радиаторным контуром и отоплением полов.

Радиаторный контур с одной зоной отопления пола.

Косвенное регулирование температуры в системе бытового горячего водоснабжения с помощью контроллера CRS211 и клапана ограничения потока VTF320

Управление системой бытового горячего водоснабжения и регулирование отопления полов в системах централизованного отопления.

Система отопления с независимым радиаторным контуром и отоплением полов.

Система обогрева с 3-ходовой регулировкой и местным циркуляционным насосом.

Системы обогрева с 2-ходовой регулировкой и местным циркуляционным насосом.

Система отопления с радиаторным контуром и отоплением полов.

Радиаторный контур, управляемый 3-ходовым клапаном.
