Привод
ARA600 2-точечным
- Надежная и тихая работа.
- Возможно использование как с 2-точечным, так и с 3-точечным управляющим сигналом.
- Совершенная согласованность между приводом и клапаном ESBE.
- Доступен вспомогательный переключатель.
Серия ARA600 с 2-точечным сигналом (включить/выключить) подходит для операций отвода совместно с такими клапанами, как VRG230. В этих сферах применения используются только концевые положения рабочего диапазона привода. Компактный привод разработан для управления ротационными клапанами DN 15-50 и имеет рабочий диапазон 90°. Серия легко может управляться вручную при помощи ручки "нажать и повернуть" на передней части крышки. Дополнительный переключатель, доступный как предустановленный или отдельным набором, может быть легко установлен в любую необходимую позицию с помощью оригинального решения.
Номенклатура изделий
ARA600, 2-точечный 230 В
| Номер арт. | Наименование | Электропитание [В перем. тока] | Время действия 90° [с] | Управляющий сигнал | Крутящий момент [Нм] | Примечание |
| 12120700 | ARA635 | 230 | 15 | 2-точечное управление SPST | 3 | Рекомендуется только для клапанов DN 15-32. |
| 12121000 | ARA636 | 230 | 15 | 2-точечное управление SPST | 3 | С предварительно установленным вспомогательным переключателем. Рекомендуется только для клапанов DN 15-32. |
| 12120800 | ARA645 | 230 | 30 | 2-точечное управление SPST | 6 | |
| 12121100 | ARA646 | 230 | 30 | 2-точечное управление SPST | 6 | С предварительно установленным вспомогательным переключателем. |
| 12120900 | ARA655 | 230 | 60 | 2-точечное управление SPST | 6 | Заменяет 12002700 |
| 12121200 | ARA656 | 230 | 60 | 2-точечное управление SPST | 6 | С предварительно установленным вспомогательным переключателем. Заменяет 12002900. |
ARA600, 2-точечный 24 В
| Номер арт. | Наименование | Электропитание [В перем. тока] | Время действия 90° [с] | Управляющий сигнал | Крутящий момент [Нм] | Примечание |
| 12120100 | ARA637 | 24 | 15 | 2-точечное управление SPST | 3 | Рекомендуется только для клапанов DN 15-32. |
| 12120400 | ARA638 | 24 | 15 | 2-точечное управление SPST | 3 | С предварительно установленным вспомогательным переключателем. Рекомендуется только для клапанов DN 15-32. |
| 12120200 | ARA647 | 24 | 30 | 2-точечное управление SPST | 6 | |
| 12120500 | ARA648 | 24 | 30 | 2-точечное управление SPST | 6 | С предварительно установленным вспомогательным переключателем. |
| 12120300 | ARA657 | 24 | 60 | 2-точечное управление SPST | 6 | |
| 12120600 | ARA658 | 24 | 60 | 2-точечное управление SPST | 6 | С предварительно установленным вспомогательным переключателем. |
Поддержка установки
Manual and Automatic operation, ARA600
How to install ARA600 actuator on 3MG valve
How to install ARA600 actuator on VRGxx0 valve
ARA600 on VRG130, advantage against 3MG
Документы
Технические данные
Технические данные
| Электропитание: | 24 ± 10% В перем. тока, 50 Гц; 230 ± 10% В перем. тока, 50 Гц |
| Потребление энергии: | 24В: 3 ВА; 230В: 5 ВА |
| Степень защиты корпуса: | IP41 |
| Класс защиты: | II |
| Крутящий момент: | См. таблицу размеров |
| Величина вспомогательного выключателя: | 6(3) А 250 В переменного тока |
| Масса: | 0,4 кг |
| Температура окружающей среды, макс.: | +55 °C |
| Температура окружающей среды, мин.: | -5 °C |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1091
SI 2012 № 3032
Проводка
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
 |
16000800 | ARA806 | ESBE ARA806 Переходники для клапанов Honeywell Centra Corona, серии V5433A, V5433G, V5442A, V5442G. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
 |
16000900 | ARA808 | ESBE ARA808 Переходники для клапанов Lovato. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
 |
16000600 | ARA805 | ESBE ARA805 Переходники для клапанов Meibes. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
 |
16001000 | ARA809 | ESBE ARA809 Переходники для клапанов PAW. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
 |
16000700 | ARA807 | ESBE ARA807 Переходники для клапанов Watts. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
 |
16001100 | ARA810 | ESBE ARA810 Переходники для клапанов WITA Minimix, Maximix, H10, H9GG, H9MS | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
17050600 | ARA902 | ESBE ARA902 Ручка ARA600 | |
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
16200700 | ARA801 | ESBE ARA801 Комплект вспомогательного переключателя ARA600. | |
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | ARA600, 2-точечный |
|
| Инструкция по установке | ARA600, 2-точечный |
|
| Инструкция по установке | Вспомогательный переключатель |
|
| Сертификаты | Декларация соответствия требованиям 2-точечного ARA600 (en) |
|
| Сертификаты | Декларация соответствия требованиям UK CA, ARA600, 2-точечного (en) |
|
| Сертификаты | Декларация строительного изделия, ARA600 (en) |
|
| Сертификаты | EAC Сертификат, 230 В |
|
| Сертификаты | EAC Сертификат, 12-24 В |
|
| Сертификат | UKRSEPRO Сертификат (UA) |
|
| изображение | ARA600, в высоком разрешении |
|
| изображение | ARA600 вспомогательный выключатель, в высоком разрешении |
|

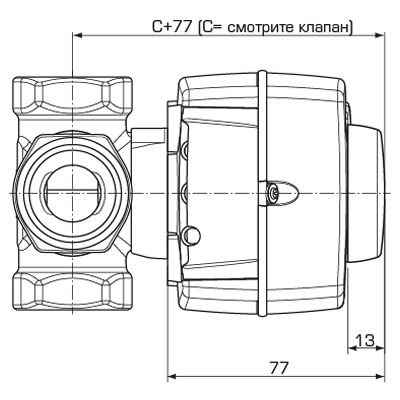

| 2D-изображения | ARA600 |
|
| Трехмерный чертеж (файл stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 cо шкалой CW |
|
| Трехмерный чертеж (файл stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 cо шкалой CW |
|
| Трехмерный чертеж (файл stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 cо шкалой CCW |
|
| Трехмерный чертеж (файл stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 cо шкалой CCW |
|
Связанные материалы
Связанные продукты
|
ARA600 3-точечным | Серия ARA600 с 3-точечным (открыть/закрыть) сигналом предназначена для смешивания. | Спецификация | Инструкция по установке |
 |
ARA500 пропорциональные | Серия ARA500 с пропорциональным (напряжение/ток) сигналом является предпочтительным приводом для крупных OEM-клиентов. | ||
 |
VZA, VZB | Серии VZA, VZB - это ряд компактных отводных клапанов | ||
 |
VRC260 | В серию VRC260 входят 6-ходовые клапаны с электроприводом, предназначенные для использования в системах отопления и охлаждения | ||
 |
VRG230 | Серия VRG230 - это 3-ходовые клапаны для операций переключения отвода на среднее отверстие. | Спецификация | Инструкция по установке |
 |
MBA130 | Серия MBA130 — это трехходовые отводные краны с приводным механизмом | Спецификация | Инструкция по установке |
 |
HG | Серия HG - это 3-ходовые и 4 ходовые управляющие клапаны для соединения с фланцем насоса для смешивания и двойного смешивания в параллельных сферах применения. | Спецификация | |
 |
90 2-точечным | Серия 90 с 2-точечным (включить/выключить) сигналом предназначена для отвода. | Спецификация | Инструкция по установке |
|
ARA500 3-точечным | Серия ARA500 с 3-точечным (открыть/закрыть) сигналом является предпочтительным приводом для крупных OEM-клиентов. | ||
|
ARA600 пропорциональные | Серия ARA600 с пропорциональным (напряжение/ток) сигналом предназначена для смешивания. | Спецификация | Инструкция по установке |
|
VZC, VZD | Серии VZC, VZD - это ряд компактных отводных клапанов | Спецификация | Инструкция по установке |
 |
ARA500 PWM / пропорциональные | Series ARA500 with PWM / proportional control signal the preferred actuator for large OEM-accounts. | ||
 |
TM | Серия TM - это 4-ходовые клапаны для заводской сборки на котлах и двойного смешивания вплоть до 10 бар. | ||
|
90 пропорциональные | Приводы с пропорциональным управлением серии 90, 15 Нм, предназначены для операций смешивания, отведения и управления потоком. | Спецификация | Инструкция по установке |
 |
VRG230 + ARA600 2-точечным | Клапан серии VRG и привод серии ARA поставляются готовым к установке набором. |
Сферы применения
Сферы применения
Тепловой насос с повышенными требованиями потока.
Тепловой насос с высокими требованиями потока.
