Термостатический клапан для ограничения потока
VTF320
- Простота монтажа и эксплуатации
- Быстродействие и точность
- Ограничение потока с поддержанием температуры 55 °C
- Оптимизация системы
- Сокращение эксплуатационных расходов
- Экономия энергии
VTF320 перекрывает поток циркулирующей бытовой горячей воды по достижении требуемой температуры. Данная функция позволяет оптимизировать систему бытового горячего водоснабжения путем изоляции уже нагретых зон и/или продолжения нагрева зон, температура в которых ниже требуемой. Термостатические клапаны ограничения потока применяются в случаях, когда требуются ограничение потока и поддержание безопасного уровня температуры.
Клапаны серии VTF300 предназначены для поддержания нужной температуры воды в циркуляционных системах бытового горячего водоснабжения. Эти клапаны позволяют оптимизировать систему, повысить ее эффективность и сократить эксплуатационные расходы.
VTF322, наружная резьба
![VTF300.png](/storage/5D9F4520C11E5E7B7938FD12AFB5A91EE01949747C9A67265DB90F10B734198D/c6de9eb1f93c46d689bfaa13224f4268/160-160-0-png.Png/media/ed827f7b923c4c97a1679a2c1ed2032f/VTF300.png)
![VTF300 front_A-01.png](/storage/84E1BF487286A3C2B7BC0E434D6DB6BCE528C4C263603ABBAD73CA954900C591/109b72f1a6104a93a0c3b040cd2b165b/160-160-0-png.Png/media/a49d68d8f4ab4d80a16f9a5a2b711370/VTF300%20front_A-01.png)
![VTF300 side_A-01.png](/storage/FD6BFE56BA4A3FA176AA9894BCCD84011232423117E817781DEBAE84465EE929/5bba887aadc44e949b1923b6a533cc90/160-160-0-png.Png/media/8fbc8cd79a6b44d0aaa2e9cbc1867e5e/VTF300%20side_A-01.png)

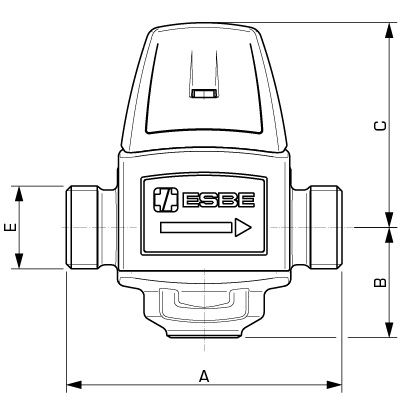

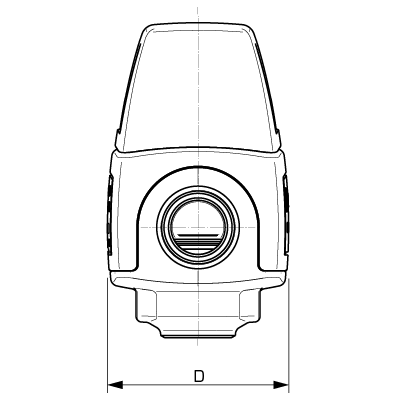

Номер арт. | Наименование | Температура закрытия [°C] | Кпс | Присоединение E | A [мм] | B [мм] | C [мм] | D [мм] | E | Масса [кг] |
31220300 | VTF322 | 55 | 1,8 | G ¾" | 70 | 28 | 52 | 46 | G ¾" | 0,45 |
Технические данные
Класс давления: | PN 10 |
Рабочее давление: | 1,0 МПа |
Подсоединения: | наружная резьба, ISO 228/1 |
Давление блокировки: | 600 кПа |
Рабочее динамическое дифференциальное давление: | макс. 300 кПа |
Температура рабочей среды, макс. непрерывно: | +95 °C |
Температура рабочей среды, макс. временно: | +100 °C |
Температура рабочей среды, мин.: | 0 °C |
Погрешность температуры закрытия: | ±2 °C |
Материал, Корпус клапана, а также другие металлические части, контактирующие с жидкостью: | DZR-латунь CW625N, стойкая к вымыванию цинка |
Cоответствие
SI 2016 № 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ЮА Р-15.2.4-22-17605 (АТ)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | VTF320 |
|
Инструкция по установке | VTF320 |
|
Сертификаты | Декларация соответствия требованиям, VTF320 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, VTF320 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, VTF300 (en) |
|
Сертификаты | ÜA R-15.2.4-22-17605 (AT), VTF320 |
|
Сертификаты | KIWA-21-DW-10120, VTF320 (en) |
|
Сертификат | Сертификат соответствия UA, VTF320 |
|
Разрешение | PZH-Сертификат (PL), VTF320 |
|
изображение | VTF322, в высоком разрешении |
|
2D-изображения | VTF320 |
|
Трехмерный чертеж (файл stp) | VTF322 |
|
Сферы применения
Косвенное регулирование температуры в системе бытового горячего водоснабжения с помощью контроллера CRS211 и клапана ограничения потока VTF320
Система бытового горячего водоснабжения с циркуляцией
