Термостатический смесительный клапан

VTA350, VTA550

  • Защита от ошпаривания и легионеллы.
  • Точность регулировки.
  • Подходит для циркуляции горячей воды (HWC).
Серии VTA350/VTA550 для бытового горячего водоснабжения с функцией защиты от ошпаривания для линейных сфер применения и там, где используются другие устройства контроля температуры в точках водоразбора. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).
Номенклатура изделий

VTA351, Внутренняя резьба

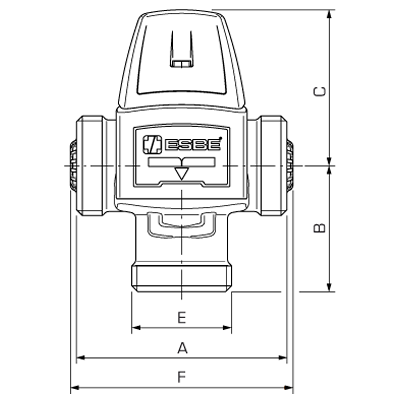

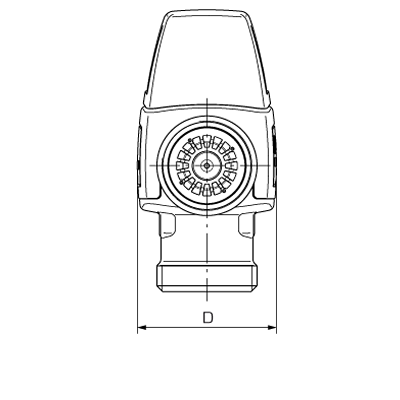

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение e A [мм] B [mm] C [мм] D [мм] Масса [кг]
31104900 VTA351 35 - 60 1,6 Rp ¾" 70 42 52 46 0,48

VTA352/VTA552, Внешняя резьба

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31660100 VTA552 20 - 43 3,2 G 1" 84 50 60 56 0,78
31660400 VTA552 20 - 43 3,5 G 1¼" 84 50 60 56 0,87
31105000 VTA352 35 - 60 1,5 G ¾" 70 42 52 46 0,45
31105100 VTA352 35 - 60 1,6 G 1" 70 42 52 46 0,48
31660200 VTA552 45 - 65 3,2 G 1" 84 50 60 56 0,78
31660500 VTA552 45 - 65 3,5 G 1¼" 84 50 60 56 0,87
31660300 VTA552 50 - 75 3,2 G 1" 84 50 60 56 0,78
31660600 VTA552 50 - 75 3,5 G 1¼" 84 50 60 56 0,87

VTA352, Наружная резьба и встроенные обратные клапаны

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] F [мм] Масса [кг] Примечание
31106100 VTA352 35 - 60 1,5 G 1" 70 42 52 46 74 0,48 Два обратных клапана для горячей и холодной воды встроены

VTA353, Компрессионный фитинг

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31105200 VTA353 35 - 60 1,5 CPF 22 мм 70 42 52 46 0,57

VTA552, с переходниками

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение F A [мм] B [мм] C [мм] D [мм] Масса [кг] Примечание
31660700 VTA552 20 - 43 3,0 R ¾" 154 85 60 56 1,14 Два обратных клапана для горячей и холодной воды включены в комплектацию.
31661000 VTA552 20 - 43 3,4 R 1" 164 90 60 56 1,51 Два обратных клапана для горячей и холодной воды включены в комплектацию.
31660800 VTA552 45 - 65 3,0 R ¾" 154 85 60 56 1,14 Два обратных клапана для горячей и холодной воды включены в комплектацию.
31661100 VTA552 45 - 65 3,4 R 1" 164 90 60 56 1,51 Два обратных клапана для горячей и холодной воды включены в комплектацию.
31660900 VTA552 50 - 75 3,0 R ¾" 154 85 60 56 1,14 Два обратных клапана для горячей и холодной воды включены в комплектацию.
31661200 VTA552 50 - 75 3,4 R 1" 164 90 60 56 1,51 Два обратных клапана для горячей и холодной воды включены в комплектацию.
Поддержка установки

Использование

Использование
VTA350
VTA550

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Макс. перепад давления, Смесительный: 0,3 МПа
Стабильность температуры: VTA350: ±2 °C*;
VTA550: ±4 °C**;
* Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 4 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C. ** Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C.
Соответствие:

PED 2014/68/EU, статья 4.3

Температура теплоносителя, макс.: +95 °C
Температура теплоносителя VTA550, макс. временно: +100 °C
Соединения, Внутренняя резьба (Rp): EN 10226-1
Соединения, Наружная резьба (G): ISO 228/1
Соединения, Наружная резьба (R): EN 10226-1
Соединения, Компрессионный фитинг (CPF): EN 1254-2
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Cоответствие

Cоответствие
HCACL/4MS UBAList
KTW/WRAS/ACS

Выбор параметров

Выбор параметров
Смотрите спецификацию
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
37000800 37000800 VTA936 ESBE VTA936 Сменный комплект VTA360, 35 - 60°C Сменный комплект VTA936, 35 - 60°C. VTA350, VTA360 download download
37100400 37100400 VTA955 ESBE VTA955 Сменный комплект серия VTA550, 20 - 43°C Сменный комплект VTA955, серии VTA550, 20 - 43°C. VTA550 download download
37100500 37100500 VTA955 ESBE VTA955 Сменный комплект серия VTA550, 45 - 65°C Сменный комплект VTA955, серии VTA550, 45 - 65°C. VTA550 download download
37100600 37100600 VTA955 ESBE VTA955 Сменный комплект серия VTA550, 50 - 75°C Сменный комплект VTA955, серии VTA550, 50 - 75°C. VTA550 download download
98080480 98080480 VTA903 ESBE VTA903 Регулировочная ручка, серия VTA300 Регулировочная ручка VTA903, серии VTA300. download download
98080420 98080420 VTA903 ESBE VTA903 Верхняя ручка, серия VTA300 Верхняя ручка VTA903, серии VTA300. download download

Комплект присоединений KTD200, KTD300

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
36552200 36552200 KTD212 Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552400 36552400 KTD312 Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552300 36552300 KTD212 Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552500 36552500 KTD312 Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Комплект присоединений KCD300

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
36552900 36552900 KCD313 Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1". Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
Загрузки

Загрузки

тип Загрузка
Спецификация VTA350, VTA550 download
Инструкция по установке VTA350 download
Инструкция по установке VTA550 download
Сертификаты Декларация соответствия требованиям VTA350, VTA550 (en) download
Сертификаты Декларация строительного изделия (BPD3), VTA350 (en) download
Сертификаты Декларация строительного изделия (BPD3), VTA550 (en) download
Сертификаты KIWA-21-DW-10120, VTA350 download
Сертификаты KIWA-21-DW-10122, VTA550 download
Сертификаты EAC Сертификат download
Разрешения PZH-Сертификат (PL) download
изображение VTA351, в высоком разрешении download
изображение VTA352, в высоком разрешении download
изображение VTA352 с Обратные клапана, в высоком разрешении download
изображение VTA353, в высоком разрешении download
изображение VTA552, в высоком разрешении download
изображение VTA552 с переходниками, в высоком разрешении download
2D-изображения VTA352 с Обратные клапана download
2D-изображения VTA550 download
2D-изображения VTA552 с переходниками download
Трехмерный чертеж (файл stp) VTA352 G ¾" download
Трехмерный чертеж (файл stp) VTA352 CV G 1" download
Трехмерный чертеж (файл stp) VTA552 G 1" download
Трехмерный чертеж (файл stp) VTA552 R ¾" download

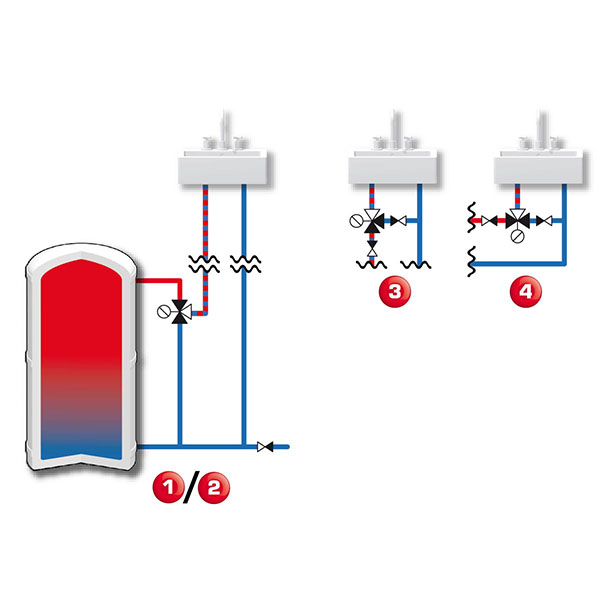

Сферы применения

Сферы применения

Косвенное регулирование температуры горячей питьевой воды с помощью контроллера PHW CRS130.

Система бытового горячего водоснабжения с симметричным потоком.

Косвенное регулирование температуры в системе бытового горячего водоснабжения с помощью контроллера CRS130 и клапана ограничения потока VTF320
