Zawór temperaturowy

VTC300

  • Ochrona kotła przed zbyt niską temperaturą powrotu.
  • Łatwa instalacja. Nie wymaga zaworu regulacyjnego.
  • W normalnych warunkach nie wymaga żadnych czynności konserwacyjnych.
Seria VTC300 to zawór temperaturowy do kotłów na paliwo stałe o mocy do 30 kW.. Zawory temperaturowe służą do wydajnego zasilania zbiorników akumulacyjnych, a także ochrony kotłów na paliwo stałe przed zbyt niską temperaturą wody powrotne, co pozwala zwiększyć wydajność kotła i wydłużyć czas jego eksploatacji, a także zmniejszyć osadzanie się smoły.
Gama produktów

VTC311, Gwint wewnętrzny

Nr art. Nazwa DN Kvs Temperatura otwarcia Przyłącze A [mm] B [mm] C [mm] D [mm] Masa [kg]
51000100 VTC311 20 3,2 45 ± 2°C Rp ¾" 70 42 42 46 0,53
51000200 VTC311 20 3,2 55 ± 2°C Rp ¾" 70 42 42 46 0,53
51000300 VTC311 20 3,2 60 ± 2°C Rp ¾" 70 42 42 46 0,53

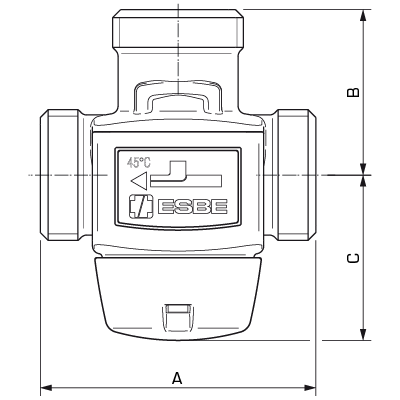

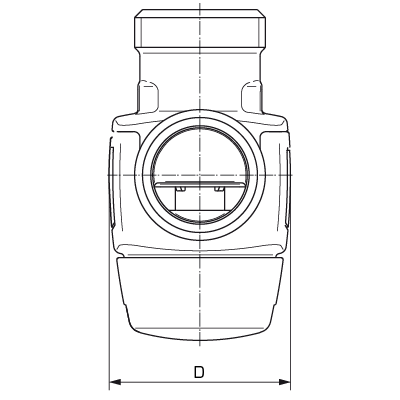

VTC312, Gwint zewnętrzny

Nr art. Nazwa DN Kvs Temperatura otwarcia Przyłącze A [mm] B [mm] C [mm] D [mm] Masa [kg]
51000800 VTC312 15 2,8 45 ± 2°C G ¾" 70 42 42 46 0,48
51000900 VTC312 15 2,8 55 ± 2°C G ¾" 70 42 42 46 0,48
51001000 VTC312 15 2,8 60 ± 2°C G ¾" 70 42 42 46 0,48
51001500 VTC312 20 3,2 45 ± 2°C G 1" 70 42 42 46 0,51
51001600 VTC312 20 3,2 55 ± 2°C G 1" 70 42 42 46 0,51
51001700 VTC312 20 3,2 60 ± 2°C G 1" 70 42 42 46 0,51

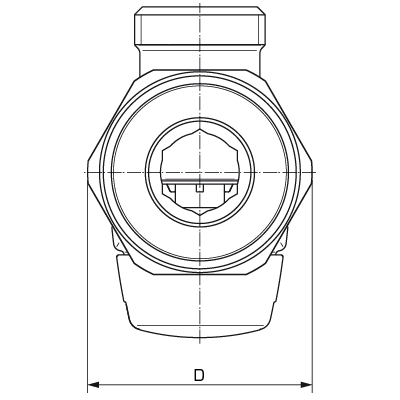

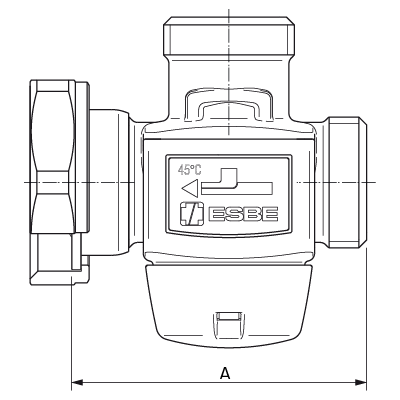

VTC317, Kołnierz pompy i gwint zewnętrzny

Nr art. Nazwa DN Kvs Temperatura otwarcia Przyłącze A [mm] B [mm] C [mm] D [mm] Masa [kg]
51002200 VTC317 20 3,2 45 ± 2°C PF 1½", G 1" 75 42 42 57 0,57
51002300 VTC317 20 3,2 55 ± 2°C PF 1½", G 1" 75 42 42 57 0,57
51002400 VTC317 20 3,2 60 ± 2°C PF 1½", G 1" 75 42 42 57 0,57

VTC318, Nakrętka obrotowa i gwint zewnętrzny

Nr art. Nazwa DN Kvs Temperatura otwarcia Przyłącze A [mm] B [mm] C [mm] D [mm] Masa [kg]
51002900 VTC318 20 3,2 45 ± 2°C RN 1", G 1" 70 42 42 46 0,49
51003000 VTC318 20 3,2 55 ± 2°C RN 1", G 1" 70 42 42 46 0,49
51003100 VTC318 20 3,2 60 ± 2°C RN 1", G 1" 70 42 42 46 0,49
Instrukcja obsługi i montażu

Wymienić termostat w VTC300

Przykładowe instalacje

Przykładowe instalacje
Mieszanie
Rozdzielanie

Dokumenty

Dane techniczne

Dane techniczne

Maks. ciśnienie statyczne: PN10
Ciśnienie różnicowe, maks.: Mieszanie: 100 kPa;
Rozdzielanie: 30 kPa
Przeciek A‒AB: uszczelnienie hermetyczne
Przeciek B–AB: maks. 3% Kvs
Regulacyjność: 100
Zgodność z normami:

PED 2014/68/EU, artykuł  4.3

Urządzenie ciśnieniowe zgodne z PED 2014/68/EU, art. 4.3 (uznana praktyka inżynierska). Zgodnie z dyrektywą urządzenie nie będzie opatrzone znakiem CE

Temperatura medium, maks.: +100 °C
Temperatura medium, min.: 0 °C
Przyłącza, Gwint wewnętrzny (G): EN 10226-1
Przyłącza, Gwint zewnętrzny (G): ISO 228/1
Materiał, Korpus zaworu oraz inne części metalowe w kontakcie z medium: Mosiądz DZR, CW 625N (odporny na odcynkowanie)

Model przepływu

Model przepływu
Mieszanie
Rozdzielanie

Dobór

Dobór
Zobacz arkusz danych
Akcesoria i części zamienne

Opcje

Nr art. Nazwa Oznaczenie Uwaga
57000100 57000100 VTC931 ESBE VTC931 Termostat 45°C Termostat VTC931, 45°C.
57000200 57000200 VTC931 ESBE VTC931 Termostat 55°C Termostat VTC931, 55°C.
57000300 57000300 VTC931 ESBE VTC931 Termostat 60°C Termostat VTC931, 60°C. Zaworu temperaturowego VTC317
57000400 57000400 VTC931 ESBE VTC931 Termostat 70°C Termostat VTC931, 70°C.
57000500 57000500 VTC931 ESBE VTC931 Termostat 80°C Termostat VTC931, 80°C.

Części zamienne

Nr art. Nazwa Oznaczenie Uwaga
57000600 57000600 VTC931 ESBE VTC931 Termostat, 42°C Termostat VTC931 42°C
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Arkusz danych VTC300 download
Instrukcja obsługi VTC300 download
Certyfikaty Deklaracja zgodności — VTC300 (en) download
Certyfikaty Deklaracja produktu budowlanego BPD3, VTC300 (en) download
Certyfikaty EAC Certyfikat (RU) download
Zdjęcie VTC311, wysokiej jakosci download
Zdjęcie VTC312, wysokiej jakosci download
Zdjęcie VTC317, wysokiej jakosci download
Zdjęcie VTC318, wysokiej jakosci download
Rysunek 2D VTC310 download
Rysunek 2D VTC317 download
Zastosowania

Zastosowania

Ogrzewanie paliwem stałym z dodatkowym źródłem ciepła.

Wydajne ładowanie zbiornika akumulacyjnego z pompą cyrkulacyjną wybraną przez użytkownika.
