Контроллер
CRC200
- Контроллер c регулированием по датчику наружной температуры
- Интеллектуальное ПО и самоадаптирующаяся система от ESBE
- низкий уровень шума
- быстрое и точное регулирование
- доступен режим поддержания постоянной температуры теплоносителя
- Возможность модернизации контроллера до версии c регулированием по датчику температуры в помещении
- Возможность модернизации контроллера до версии c регулированием по датчику температуры в помещении и по датчику наружной температуры
- возможна модернизация до версии с модулем управления насосом (ON/OFF)
- с функцией ШИМ-управления насосом
- Возможность дистанционного управления с помощью комнатного модуля (дополнительное оборудование)
Серия CRC200 — это контроллеры со встроенным приводом, регулирующие температуру в помещении по датчику наружной температуры и предназначенные для установки на поворотные клапан ESBE серии VRG.
Контроллеры серии CRC200 имеют встроенное интеллектуальное ПО и самоадаптирующуюся систему от ESBE, которые не только повышают их рабочие характеристики, но и позволяют модернизировать контроллер до версии с регулированием температуры в помещении по датчику температуры в помещении или одновременно по датчику температуры в помещении и по датчику наружной температуры.
Такой контроллер может также использоваться в качестве контроллера, поддерживающего постоянную температуру теплоносителя. Если потребуется дистанционное управление, то можно подключить комнатный модуль, через который задаются настройки.
Контроллер CRC200 доступен в версии с функцией ШИМ-управления насосом.
Номенклатура изделий
CRC200
| Номер арт. | Наименование | Электропитание [В перем. тока] | Крутящий момент [Нм] | Масса [кг] | Заменяет | Примечание |
| 12821100 | CRC211 | 230 | 6 | 0,8 | 12820100 | |
| 12821700 | CRC217 | 230 | 6 | 0,8 | с функцией ШИМ-управления насосом |
Поддержка установки
Установка контроллера ESBE – CRC200
Изменение направление открытия – Контроллеры ESBE (CRx200)
Изменение целевой температуры – Контроллеры ESBE (CRx200)
Изменение максимальной/минимальной температуры подачи – Контроллеры ESBE (CRx200)
Использование комнатного модуля для дистанционного управления – Контроллер ESBE CRC200
Внешняя активация T2 — контроллеры ESBE (CRx200)
Установка радиомодуля для беспроводной связи — контроллер ESBE CRC200
Настройка контроллера ESBE — CRC200
Модернизируйте контроллер ESBE – с CRA200 на CRC200
Модернизируйте контроллер ESBE – с CRB200 на CRC200
Модернизируйте контроллер ESBE – с CRC200 на CRB200
Модернизируйте контроллер ESBE – с CRC200 на CRD200
Примеры установки

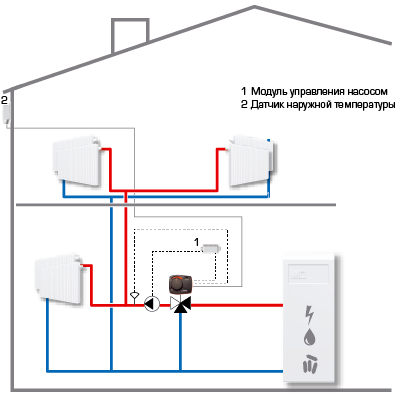

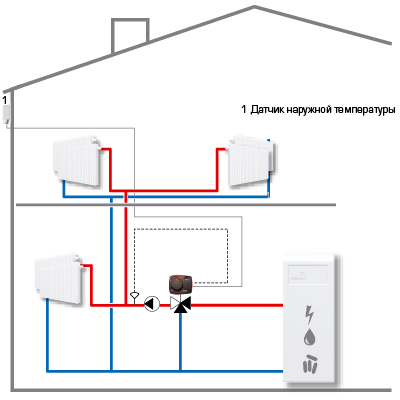

В этом примере показано, как регулируется температура в помещении в зависимости от наружной температуры. Такая схема используется в зданиях, где комнатный модуль невозможно использовать для измерения температуры в помещении, например в зданиях со сложной планировкой помещений, без открытых пространств или с большим количеством зон. CRC200 регулирует температуру в помещении на основе наружной температуры с использованием кривой отопления. Во все отопительные приборы подается теплоноситель с одинаковой температурой, рассчитанной контроллером CRC200.
В этом примере показано, как регулируется температура в помещении в зависимости от наружной температуры.
Такая схема используется в зданиях, где комнатный модуль невозможно использовать для измерения температуры в помещении, например в зданиях со сложной планировкой помещений, без открытых пространств или с большим количеством зон. CRC200 регулирует температуру в помещении на основе наружной температуры с использованием кривой отопления.
Во все отопительные приборы подается теплоноситель с одинаковой температурой, рассчитанной контроллером CRC200. Насос контура отопления будет отключен модулем управления насосом CRA913, когда закроется клапан. Отопительная нагрузка не требуется.
Документы
Технические данные
Технические данные
| Датчики: | Температурный датчик типа NTC |
| Степень защиты корпуса: | IP41 |
| Класс защиты: | II |
| Электропитание: | 230 ± 10% В перем. тока, 50 Гц |
| Потребление энергии: | 10 ВА |
| Крутящий момент: | 6 Нм |
| Класс контроля температуры ErP: | III |
| Потребление электроэнергии: | 1,5 % |
| Время закрытия при макс. скорости: | 30 с |
| Сигнал ШИМ для управления насосом | Выходное сопротивление во включенном состоянии: 530 Ом |
| Выходное сопротивление в выключенном состоянии: 10 кОм | |
| Рекомендуемое сопротивление нагрузки: ≥ 1,5 кОм | |
| Диапазон напряжения в выключенном состоянии: 0,0 – 1,0 В пост. тока | |
| Диапазон напряжения во включенном состоянии без нагрузки: 8,5 – 12,7 В пост. тока | |
| Диапазон напряжения во включенном состоянии при нагрузке 1,5 кОм: 5,6 – 12,7 В пост. тока | |
| Комплект поставки: | • Контроллер со встроенным приводом |
| • Датчик температуры теплоносителя | |
| • Адаптер питания Европейского стандарта на 230 В | |
| • Датчик наружной температуры | |
| • Кабель связи между датчиком наружной температуры и приводом | |
| Диапазон температуры, Датчик температуры теплоносителя: | от +5 до +95 °C |
| Диапазон температуры, Датчик наружной температуры: | от -50 до +70 °C |
| Температура окружающей среды, макс.: | +55 °C |
| Температура окружающей среды, мин.: | -5 °C |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
Проводка
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Переходники для клапанов Meibes. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Переходники для клапанов Watts. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Переходники для клапанов Honeywell Centra Corona, серии V5433A, V5433G, V5442A, V5442G. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Переходники для клапанов Lovato. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Переходники для клапанов PAW. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Переходники для клапанов WITA Minimix, Maximix, H10, H9GG, H9MS | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16200700 | ARA801 | ESBE ARA801 Комплект вспомогательного переключателя ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Модуль управления насосом (вкл./выкл.) | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Модуль беспроводной радиосвязи | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17053100 | CRA911 | ESBE CRA911 Датчик потока в трубопроводе, кабель длиной 5 м | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 специальное исполнение | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Комнатный блок, с кабелем | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Комнатный блок, беспроводной | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Кабель связи, 20м | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Наружный датчик | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Вилка UK 230В - 12В | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Вилка EU 230В - 12В | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | CRC200 |
|
| Инструкция по установке | CRC200 - Сборка |
|
| Инструкция по установке | CRC200 (de, en, fi, fr, it, pl, ru, sv) |
|
| Инструкция по установке | CRC200 (cs, da, es, gr, hr, ro, tr) |
|
| Инструкция по установке | CRx2x7 управление насосом (de, en, fr, hu, it, pl, ru, sv) |
|
| Инструкция по установке | CRx2x7 управление насосом (cs, da, en, es, fi, gr, hr, ro) |
|
| Сертификаты | Декларация соответствия требованиям, CRC200 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, CRC200 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, CRC200 (en) |
|
| Сертификаты | EAC Сертификат, CRC200 |
|
| Сертификат | Сертификат соответствия UA, CRC200 |
|
| Гид | Selection guide, Rotary valves + Controllers |
|
| Изображение | CRC211, в высоком разрешении |
|
| Изображение | CRC217, в высоком разрешении |
|
| Изображение | CRC911 Наружный датчик, в высоком разрешении |
|
| 2D-изображения | CRC210 |
|
| Трехмерный чертеж (файл stp) | CRC210 |
|
| Трехмерный чертеж (файл stp) | CRC911 Наружный датчик |
|
