Kulový ventil se servopohonem
MBA130
- Těsnost proti vzduchovým bublinám
- Včetně pomocného spínače
- Antikondenzační odpor zabraňující kondenzaci
- Flexibilní a se snadnou instalací
Řada ESBE MBA130 obsahuje trojcestné kulové ventily se servopohonem, určené k použití v systémech vytápění a chlazení. Ventil je vzduchotěsný proti vzduchovým bublinám podle normy EN 12266-1. Řada MBA130 je k dispozici v DN20-25 a dodává se s různými typy připojení, které vyhoví většině rozměrů potrubí. Servopohon je nainstalován na kulovém ventilu pomocí kovového čepu, který umožňuje bezpečnou, jednoduchou a rychlou montáž a demontáž servopohonu.
Sortiment

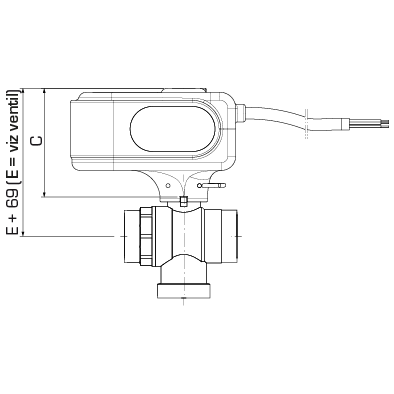

MBA132, vnější závit
| Č. výr. | Označení | DN | Kvs | Připojení A | Připojení B | Připojení C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Hmotnost [kg] |
| 43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
| 43102600 | MBA132 | 25 | 11,3 | G 1¼" | G 1¼" | G 1¼" | 82 | 29 | 43 | 42 | 40 | 0,99 |

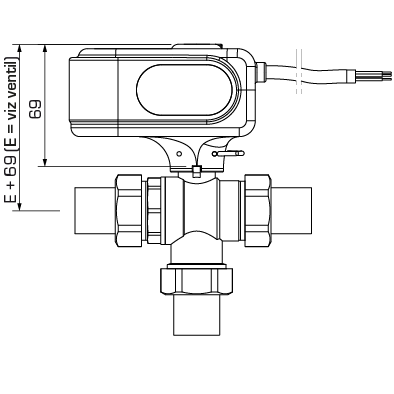

MBA132, vnější závit s adaptéry
| Č. výr. | Označení | DN | Kvs | Připojení A | Připojení B | Připojení C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Hmotnost [kg] |
| 43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
| 43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |

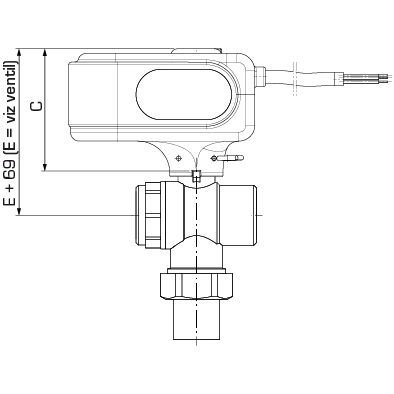

MBA135, vnitřní, vnitřní a vnější závit
| Č. výr. | Označení | DN | Kvs | Připojení A | Připojení B | Připojení C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Hmotnost [kg] | Poznámka |
| 43102100 | MBA135 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 68 | 25 | 39 | 70 | 34 | 0,87 | Připojení A, B = vnitřní závit; připojení C = vnější závit |
| 43102200 | MBA135 | 25 | 11,3 | G 1" | G 1" | G 1" | 81 | 29 | 43 | 76 | 41 | 1,14 | Připojení A, B = vnitřní závit; připojení C = vnější závit |
Technické údaje
Technické údaje
| Tlaková třída: | PN 32 |
| Pracovní tlak: | 3,2 MPa |
| Ovládací síla (při nominálním tlaku): | <4 Nm |
| Netěsnost: | EN 12266-1: míra vnitřní netěsnosti B, těsnost proti vzduchovým bublinám; EN 12266-1: míra vnější netěsnosti A, těsnost proti vzduchovým bublinám |
| Napájení: | 230 ± 10 % V AC, 50 Hz |
| Příkon: | Provoz motoru: 3,5 W; antikondenzační odpor: až 5 W |
| Řídicí signál: | dvoubodový SPST (jeden kontakt, jeden směr) |
| Třída krytí: | IP 44 |
| Třída ochrany: | II |
| Doba běhu 90°: | 40 s |
| Jmenovité hodnoty pomocného spínače: | 6(1) A 230 V AC |
| Točivý moment: | 10 Nm |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % (v případě příměsí s koncentrací vyšší než 20 % je nutné zkontrolovat údaje o čerpadle) |
| Teplota média, max.: | +90 °C |
| Teplota média, min.: | 0 °C |
| Okolní teplota, max.: | +50 °C |
| Okolní teplota, min.: | 0 °C |
| Připojení, vnitřní závit (G): | ISO 228/1 |
| Připojení, vnější závit (G): | ISO 228/1 |
| Materiál, tělo ventilu: | Mosaz CW 617N, poniklovaná |
| Materiál, hrdlo: | Mosaz CW 617N, poniklovaná |
| Materiál, sedlo: | PTFE |
| Materiál, o-kroužek: | FPM |
| Materiál, koule: | Mosaz CW 617N, pochromovaná |
| Materiál, podložka: | PTFE |
| Materiál, hřídel: | Mosaz CW 614N, pochromovaná |
| Materiál, o-kroužek, hřídel: | HNBR |
| Materiál, ploché těsnění: | Žáruvzdorné vlákno |
| Materiál, šroubení: | Mosaz CW 617N, poniklovaná |
| Materiál, matice: | Mosaz CW 617N, poniklovaná |
