Контроллер

CRA120

  • Настраиваемый рабочий диапазон.
  • Для клапанов вплоть до DN150.
  • Превосходная регулировка.
Серия CRA120 - контроллер, поддерживающий постоянную температуру теплоносителя, подходит для систем большого размера и клапанов типа 3F. Изделие прекрасно подходит для сфер применения, где необходимо поддержание постоянной температуры воды. Установка температуры выполняется с помощью удобных кнопок и графического интерфейса. Контроллер разработан для управления ротационными клапанами DN 15-150 и имеет рабочий диапазон 30-180°. Серия может легко управляться вручную кнопкой выключения и рычагом.
Номенклатура изделий

CRA120

CRA120 front_A-01.png

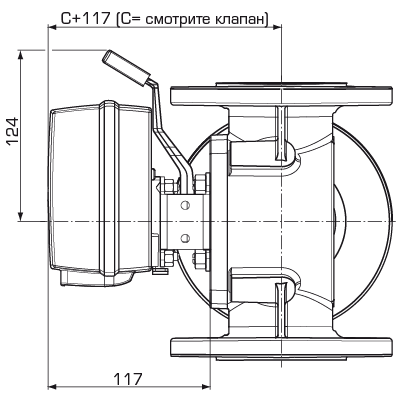

CRA120 side_RU_A-01.png
Установочные размеры для приводов серии CRx120 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV
CUA911 front_B-01.png
Установочные размеры для блока управления
CUA911 side_A-01.png
Номер арт. Наименование Электропитание [В перем. тока] Температурный диапазон [°C] Крутящий момент [Нм] Заменяет Примечание
12742100 CRA121 230 5-95 15 12700500
12742500 CRA125 230 5-95 15 Трансформатор с вилкой стандарта Великобритании типа G
12742200 CRA122 24 5-95 15 12700100
Поддержка установки

How to mount ESBE Controller on ESBE valve (en)

Примеры установки

Примеры установки
1
2

Документы

Технические данные

Технические данные

Степень защиты корпуса: Блок привода: IP54;
Блок управления: IP54
Класс защиты: II
Электропитание: 24 ± 10% В перем. тока, 50/60 Гц;
230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии: 24В перем. тока: 3 ВА;
230В перем. тока: 10 ВА
Крутящий момент: 15 Нм
Время закрытия при макс. скорости: 120 с
Масса: 0,9 кг
Температура окружающей среды, макс.: +55 °C
Температура окружающей среды, мин.: -5 °C
Диапазон температуры - Датчик потока в трубопроводе: от +5 до +95 °C

Cоответствие

Cоответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032

Проводка

Смотрите инструкцию по монтажу
Aксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16053300 16053300 VRG801 ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Серия 90, CRA120, 90K. Заказывается отдельно. download download
16051300 16051300 900 ESBE 900 Переходники для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. Серия 90, CRA120, CRC120. В комплекте с приводом или контроллером. download download
16053900 16053900 900C ESBE 900C Переходники для Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download
16051700 16051700 900CK ESBE 900CK Переходники для Honeywell Centra Kompakt DRK/ZRK. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download
16053600 16053600 900F ESBE 900F Переходники для Meibes/Oventrop/Watts/BRV. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download
16052600 16052600 900L ESBE 900L Переходники для клапанов Schneider Electric TRV/TAC-TRV. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download
16052500 16052500 900K ESBE 900K Переходники для Siemens VBG31, VBI31, VBF21, VCI31. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download
16051400 16051400 900A ESBE 900A Переходники для клапанов TA VTR. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download
16051500 16051500 900B ESBE 900B Переходники для клапанов Viesmann DN 20-25 Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
17053100 17053100 CRA911 ESBE CRA911 Датчик потока в трубопроводе, кабель длиной 5 м download download
17053300 17053300 CRA912 ESBE CRA912 Переходник с 230 В на 24 В download download
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация CRA120 download
Инструкция по установке CRA120 download
Сертификаты Декларация соответствия требованиям, CRA120 (en) download
Сертификаты Декларация соответствия требованиям UKCA, CRA120 (en) download
Сертификаты Декларация строительного изделия BPD3, CRA120 (en) download
Сертификаты EAC Сертификат, CRA120 download
Сертификат Сертификат соответствия UA, CRA120 download
изображение CRA120, в высоком разрешении download
2D-изображения CRA120 download
Трехмерный чертеж (файл stp) CRA120 Контроллер download
Трехмерный чертеж (файл stp) 90 Привод download
