JONAS GUIDAR OSS RÄTT BLAND ESBES VRIDANDE 4-VÄGSVENTILER
2026-01-13
Olika ventiltyper till olika applikationer.
ESBEs sortiment av vridande 4-vägsventiler (VRx) är tillverkade av högpresterande mässing, vilket garanterar lång livslängd och utmärkt funktion i både värme- och kylsystem. Oavsett vilken ventil du väljer är de alla utvecklade för att samverka perfekt med ESBEs egna ställdon i ARA600-serien. Men trots de gemensamma egenskaperna har varje serie – VRG140, VRB140 och VRB240 – en unik och speciell funktion.
Filmen visar olika versioner av vridande 4-vägs ventiler, som är en avgörande del för funktionen i många moderna värme- och kylsystem. Jonas guidar oss vidare bland ESBEs portfölj av 4-vägs VRx och deras olika applikationer.
Skillnader mellan ESBE 4-vägs vridande ventiler (VRx)

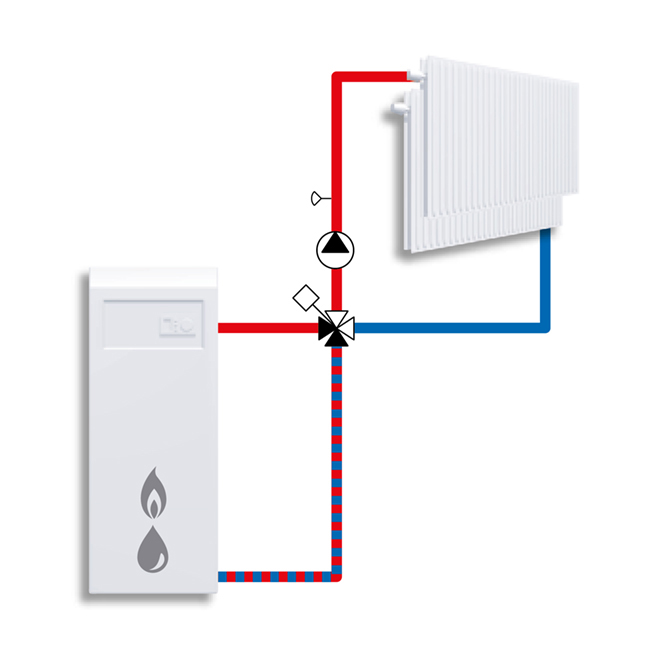

VRG140 med ackumulatortank, blandning

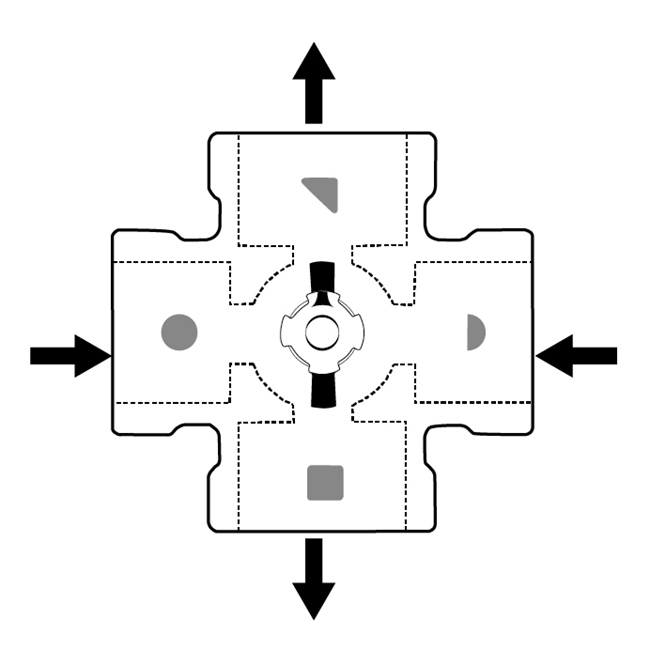

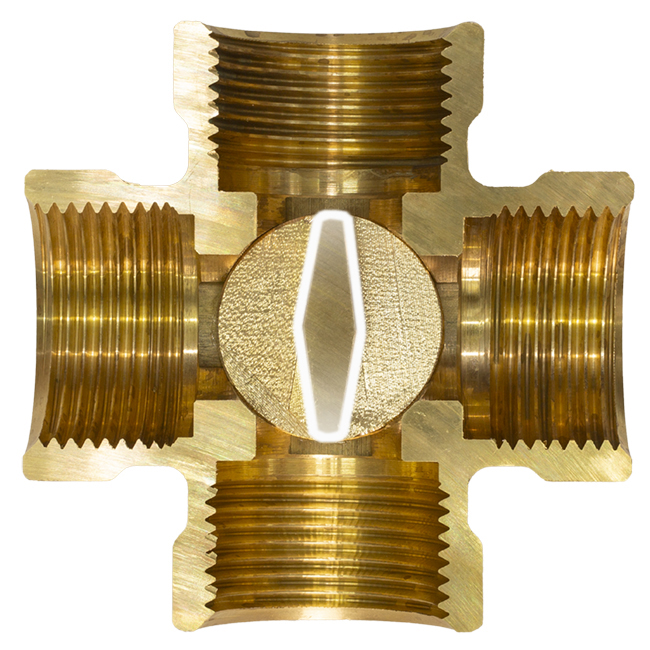

VRG140: Returtemperatursäkring via dubbelshuntprincipen
Serie VRG140 är mekaniskt konstruerad så att det inre spjället (rotorn/klaffen) styr flödet på fyra punkter samtidigt. Denna dubbelshuntprincip säkerställer att returtemperaturen är tillräckligt hög, samtidigt som temperaturen till systemet regleras optimalt.
Jonas förklarar fördelarna:
- Det som gör serie VRG140 så mångsidig är förmågan att optimera temperaturen till systemet samtidigt som den aktivt skyddar värmekällan. Genom att höja returtemperaturen minskar du risken för korrosion och förlänger livslängden på till exempel din panna (när pannans konstruktion så kräver). Den är en riktig systembesparare!
VRB ventiler är experter på parallella värmekällor och fördelning
När det kommer till VRB-serien ligger fokus på bivalenta applikationer. Jonas lyfter fram seriens styrka:
- Serie VRB är specialdesignad för att hantera parallella energikällor, vilket i praktiken innebär att den smidigt kan växla flödet mellan Värmekälla 1 och Värmekälla 2. VRB-ventilerna är även utmärkta för fördelningsapplikationer, där flödet ska skickas till en av två (tre) separata kretsar istället för att blandas.

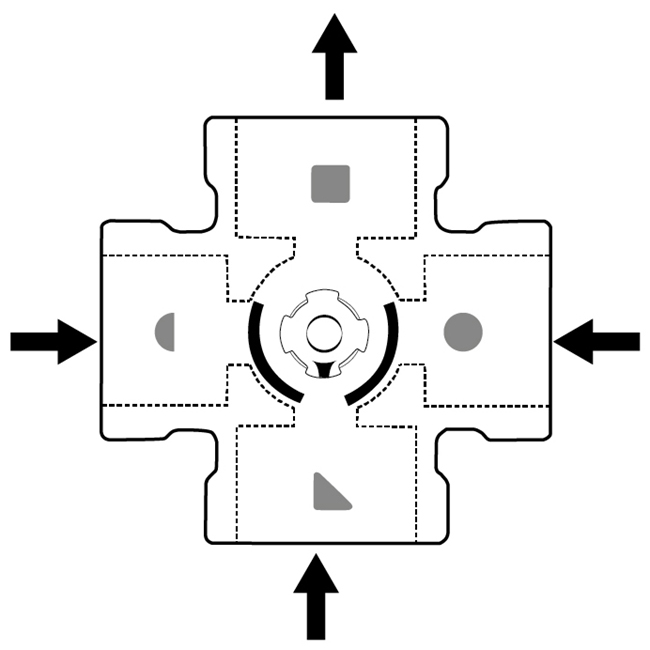

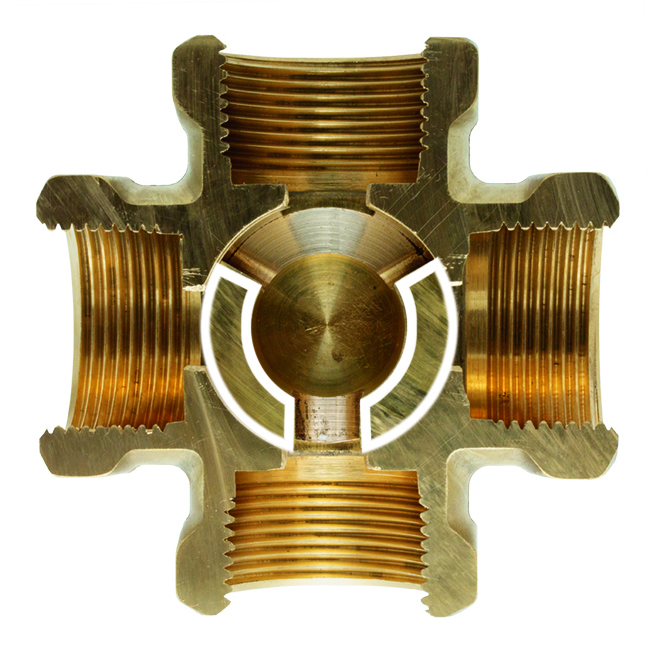

VRB140 med parallella värmekällor
Storlek, anslutning och portdesign

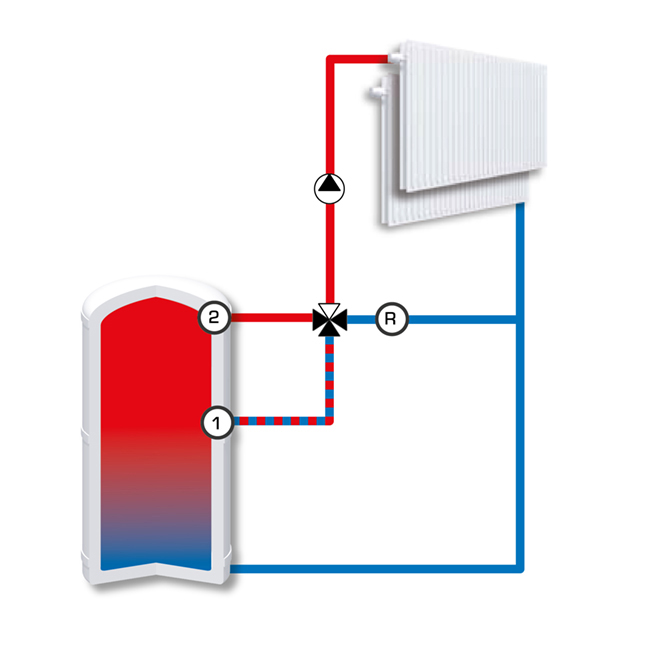

VRB140 med ackumulatortank, blandning
Jonas förklarar vidare:
- VRB140 och VRB240 är båda designade för drift med två parallella värmekällor (två nivåer i ackumulatortank). Men de varierar i storlek, hur flexibla anslutningarna är och portarnas placering. Dessa skillnader avgör vilken ventil som passar bäst i just ditt värmesystem.
Serie VRB140 är anpassningsbar och kraftfull. Den är tillgänglig i dimensionerna DN20 till DN50 och finns med flera olika anslutningstyper för att säkerställa bred kompatibilitet i många olika system.
Har du ett system med solenergi?
Då kan du ta vara på varje solstråle, säger Jonas och ler:
- VRB140-ventilen är en central komponent för att uppnå hög effektivitet i alla ackumulatorsystem. När den används i solvärmeanläggningar säkerställer VRB140-ventilen optimal flödeskontroll, vilket är avgörande för att utnyttja solvärmen maximalt.
Ventilens kontroll bidrar till perfekt termisk skiktning i tanken – varmast i topp, kallast i botten. Detta, i kombination med smart placering av eventuell tillskottsvärme (som till exempel elpatroner, (styrd av extrabrytar funktionen i ställdonsserie ARA), garanterar att du får ut den högsta möjliga systemeffektiviteten och en pålitlig värmeförsörjning.

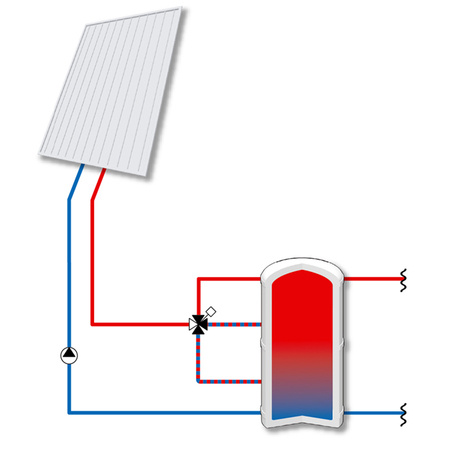

VRB140 med sol som energikälla
Här kommer tips från Jonas till vedeldare!
Elda mindre, njut mer. Hjärtat i VRB140:s funktion för ved (och pellets) eldare är förmågan att skapa perfekt värmeskiktning i ackumulatortanken. Ventilen optimerar flödet för att bevara det varma skiktet maximalt, vilket betyder att den heta pannans energi lagras separat och effektivt, utan att blandas ut. Eftersom värmen hålls optimalt skiktad och sparad så länge som möjligt, kan du ta det lugnt – systemet drar nytta av varje vedträ till max. Kort sagt: Du behöver inte kasta in ved lika ofta!

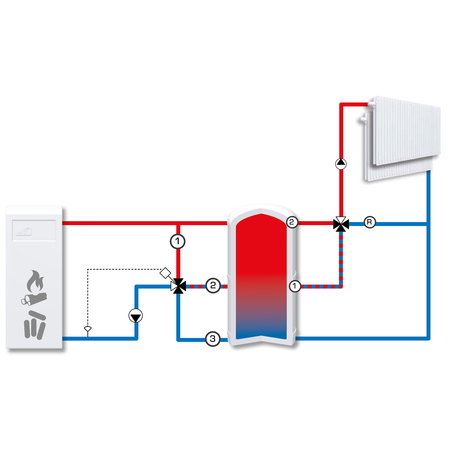

VRB140 i ett system med fastbränsle (Vänster: Laddning av ackumulatortank Höger: Blandning i ackumulatortank)

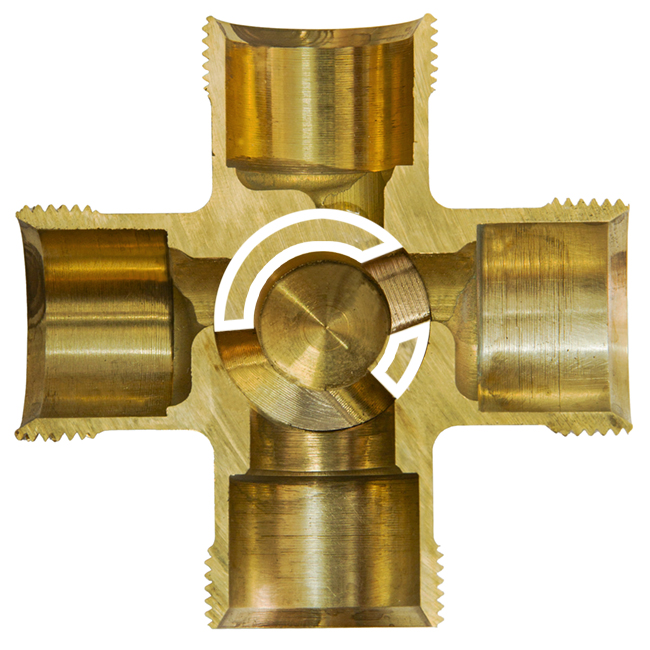

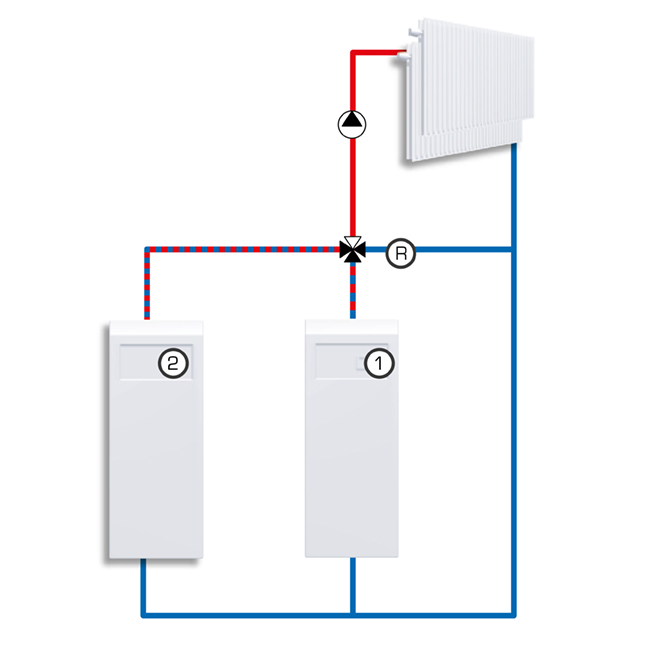

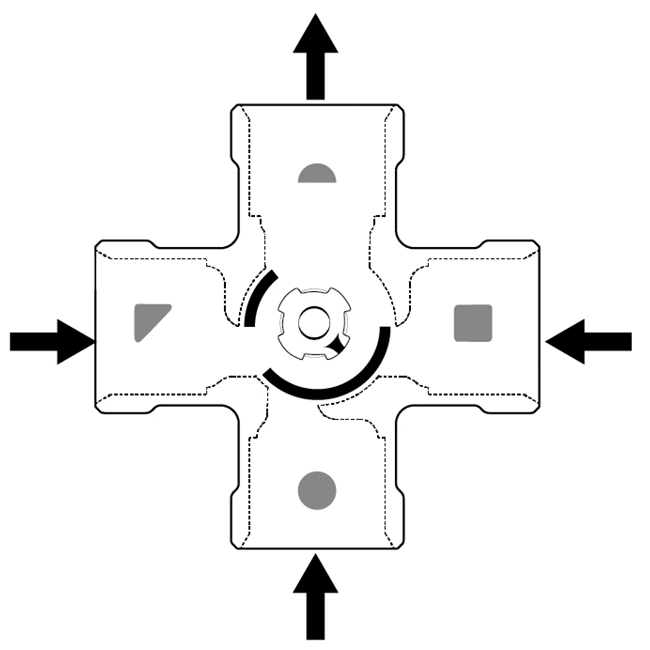

VRB240 med parallella värmekällor
Serie VRB240 finns tillgänglig i dimensionen DN20 och är utrustad med specifika klämringskopplingar för enklare installation. Även om den inte är märkbart mindre än övriga modeller, har VRB240 en unik egenskap: den är konstruerad som en direkt ersättare för vår äldre BIV-ventil.
Här betonar Jonas hur VRB240:s unika portavstånd överensstämmer exakt med den utgångna BIV-ventilen, vilket möjliggör ett snabbt och smidigt utbyte utan modifieringar av rördragningen. Detta gör den till det självklara valet vid uppgradering eller service av äldre anläggningar som tidigare använde BIV.
Så, om jag har två parallella värmekällor, eller behöver en ren fördelningsfunktion, ska jag titta på VRB-serien? Och om jag vill ha optimal blandning och returtemperatursäkring (enligt dubbelshuntprincipen) i ett standard värmesystem, är VRG140 rätt val?
- Exakt! Du har fångat det perfekt. Nyckeln ligger i applikationen: VRG140 för dubbel blandning och källskydd/returtemperatursäkring, och VRB för bivalent drift och flödesfördelning.
Tack Jonas för att du hjälpte oss att reda ut skillnaderna!
- Det var så lite så! Att välja rätt ventil på rätt plats sparar både energi, tid och besvär. Tittar du på filmen också så kommer du vara en expert på detta!
Jonas Davidsson
