Zawór kulowy z napędem elektrycznym

MBA130

  • Zawsze szczelne, nie przepuszczają pęcherzyków powietrza
  • Wyposażenie obejmuje wyłącznik pomocniczy
  • Rezystor przeciwdziałający skraplaniu zabezpieczający przed skroplinami
  • Elastyczność i łatwość montażu

Seria MBA130 to gama 3-drogowych zaworów kulowych z napędem elektrycznym do stosowania w systemach grzewczych i chłodniczych. Zawór jest szczelny zgodnie z normą EN 12266-1. Seria MBA130 dostępna jest w wymiarach DN 20-25 i z różnymi rodzajami przyłączy odpowiadających większości potrzeb. Siłownik jest zamontowany na zaworze kulowym za pomocą metalowego sworznia, dzięki czemu możliwy jest bezpieczny, prosty i szybki montaż/demontaż siłownika.

Gama produktów

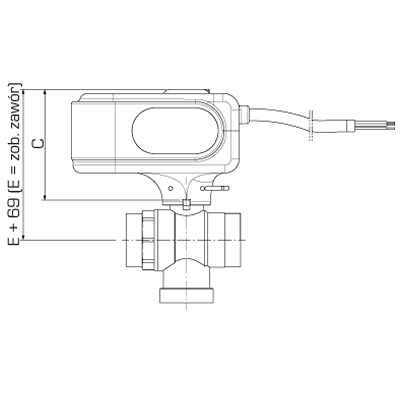

MBA132, Gwint zewnętrzny

MBA132 valve_front_A-01.png
MBA132 valve_side_A-01.png
Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B Przyłącze C D [mm] E [mm] F [mm] G [mm] H [mm] Masa [kg]
43102500 MBA132 20 9,6 G 1" G 1" G 1" 72 25 39 39 34 0,76
43102600 MBA132 25 11,3 G 1¼” G 1¼” G 1¼” 82 29 43 42 40 0,99

MBA132, Gwint zewnętrzny z przyłączami

MBA132_With adapters.png
MBA132_valve adapter_front-01.png
MBA132_valve adapter_side-01.png

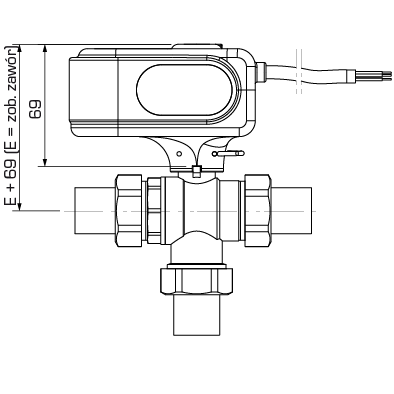

MBA132 adapter_front_PL-01.png
Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B Przyłącze C D [mm] E [mm] F [mm] G [mm] H [mm] Masa [kg]
43102700 MBA132 20 9,6 G ¾" G ¾" G ¾" 134 25 38,5 70 65 1,07
43102800 MBA132 25 11,3 G 1" G 1" G 1" 149 29 42,5 75,5 73 1,46

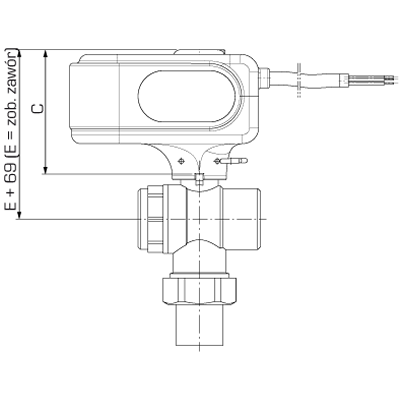

MBA135, Gwint wewnętrzny, gwint wewnętrzny i zewnętrzny

MBA135 valve_front_A-01.png
MBA135 valve_side_A-01.png
Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B Przyłącze C D [mm] E [mm] F [mm] G [mm] H [mm] Masa [kg] Uwaga
43102100 MBA135 20 9,6 G ¾” G ¾” G ¾” 68 25 39 70 34 0,87 Przyłącze A, B = gwint wewnętrzny; przyłącze C = gwint zewnętrzny
43102200 MBA135 25 11,3 G 1” G 1” G 1” 81 29 43 76 41 1,14 Przyłącze A, B = gwint wewnętrzny; przyłącze C = gwint zewnętrzny
Instrukcja obsługi i montażu

Przykładowe instalacje

Przykładowe instalacje

Dokumenty

Dane techniczne

Dane techniczne

Maks. ciśnienie statyczne: PN 32
Ciśnienie robocze: 3,2 MPa
Moment (przy ciśnieniu znamionowym): < 4 Nm
Przeciek: EN 12266-1: współczynnik przecieku wewnętrznego B, szczelność dla pęcherzyków powietrza;
EN 12266-1: współczynnik przecieku zewnętrznego A, szczelność dla pęcherzyków powietrza
Zasilanie: 230 ± 10% V AC, 50 Hz
Pobór mocy: praca silnika: 3,5 W;
rezystor przeciwdziałający skraplaniu: do 5 W
Sygnał sterujący: 2-punktowy SPST (pojedynczy przełącznik jednopozycyjny)
Ochronność obudowy: IP44
Klasa ochronna: II
Czas obrotu 90°: 40 s
Parametry przełącznika pomocniczego: 6(1) A 230 V AC
Moment obrotowy: 10 Nm
Media, Woda grzewcza: zgodna z VDI2035
Media, Mieszaniny wodno-glikolowe: maks. 50 % (przy domieszce powyżej 20% wymagana jest kontrola parametrów pompowania)
Temperatura medium, maks.: +90 °C
Temperatura medium, min.: 0 °C
Temperatura otoczenia, maks.: +50 °C
Temperatura otoczenia, min.: 0 °C
Przyłącza, gwint wewnętrzny (G): ISO 228/1
Przyłącza, gwint zewnętrzny (G): ISO 228/1
Materiał, Korpus zaworu: Mosiężny CW 617N, niklowany
Materiał, Końcówka korpusu: Mosiężny CW 617N, niklowany
Materiał, Gniazdo: PTFE
Materiał, Pierścień O-ring: FPM
Materiał, Kula: Mosiężny CW 617N, chromowana
Materiał, Podkładka: PTFE
Materiał, Trzpień: Mosiężny CW 614N, chromowana
Materiał, Pierścień O-ring, trzpień: HNBR
Materiał, Uszczelka: Włókno odporne na wysokie temperatury
Materiał, Złącze: Mosiężny CW 617N, niklowany
Materiał, Nakrętka: Mosiężny CW 617N, niklowany

Zgodność z normami

PED 2014/68/EU, artykuł 4.3 /
SI 2016 nr 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr 1101
SI 2016 nr 1091
SI 2012 nr 3032

Dobór

Zobacz arkusz danych

Okablowanie

Zapoznaj się z instrukcją montażu
